Forståelse af vinkelkontaktkuglelejer: En omfattende guide
I. Introduktion til vinkelkontaktkuglelejer

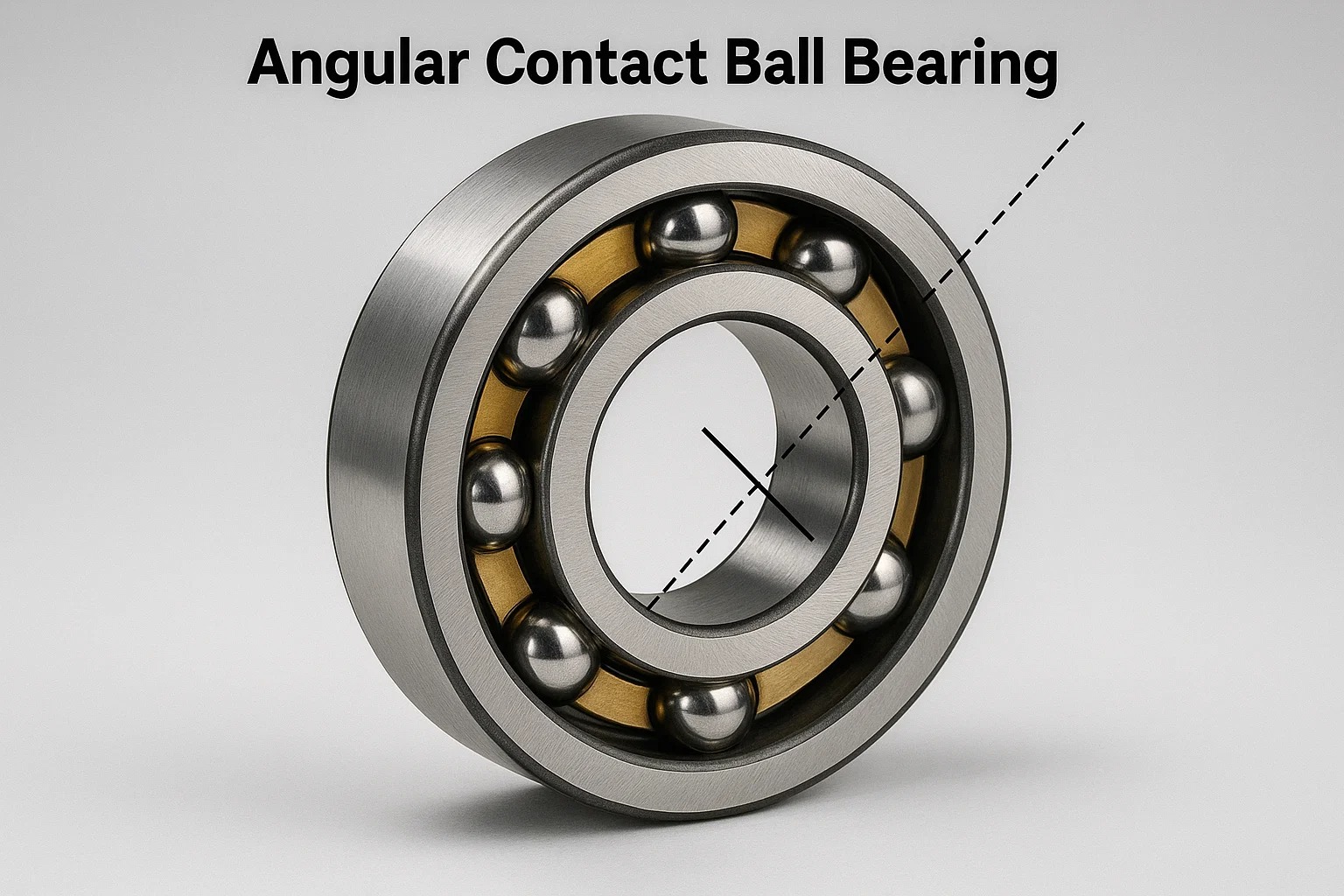

1. Hvad er en vinkelkontaktkugleleje?
En Vinkelkontaktkugleleje er en specialiseret type rullende element, der er konstrueret til at rumme både radiale og aksiale belastninger samtidigt . I modsætning til dybe rillekuglelejer, der primært håndterer radiale belastninger, kantede kontaktlejer
har en nøjagtigt konstrueret Kontaktvinkel Mellem de indre og ydre løb og kuglerne. Denne vinkel er det, der giver dem mulighed feller effektivt at understøtte aksiale kræfter i en retning ud over radiale kræfter.
-
Definition og grundlæggende funktion: I sin kerne letter en vinkelkontaktkugleleje rotationsbevægelse, mens den nøjagtigt kontrollerer den relative placering af maskinkomponenter. Dets unikke design gør det muligt for det at bære belastninger, der virker i en vinkel på lejaksen. Denne kapacitet er afgørende i applikationer, hvor både sidelæns og skyvekræfter er til stede, hvilket gør dem ideelle til en række forskellige industrielle anvendelser.
-
Nøglefunktioner og designegenskaber: Det definerende træk ved disse lejer er Kontaktvinkel , som er vinklen mellem linjen, der forbinder punkterne med kontakt af bolden med raceways i det radiale plan, og en linje vinkelret på lejaksen. Denne vinkel kan variere, typisk lige fra 15 til 40 grader afhængigt af det specifikke lejedesign og den tilsigtede anvendelse. En højere kontaktvinkel giver generelt større aksial belastningskapacitet, mens en mindre vinkel er bedre egnet til højhastighedsapplikationer med lavere aksiale belastninger.
| Funktion | Beskrivelse |
|---|---|
| Kontaktvinkel | Dette er den kritiske vinkel, der bestemmer ogelen af Radial vs. aksial belastningskapacitet . Det spænder typisk fra 15 ° (optimeret til høj hastighed og lavere aksiale belastninger) til 40 ° (Optimeret til høje aksiale belastninger). En større vinkel betyder mere aksial belastningsstøtte. |
| Adskilt design | De ydre ring er ofte adskillelig fra den indre ring og kuglemontering. Denne designfunktion forenkler monteringsprocessen og giver mulighed for det nøjagtige valg af specifikke interne godkendelser eller påføring af forbelastninger under installationen. |
| Enkeltretning aksial belastning | Stogard Enkelt række Vinkelkontaktkuglelejer er designet til at rumme Axialbelastninger kun i en retning . For at håndtere aksiale belastninger fra begge retninger bruges de typisk i Duplex -arrangementer (parrede sæt) eller som dobbelt række lejer . |
| Høj præcision | Disse lejer er fremstillet til meget stramme tolerancer, hvilket sikrer Høj kørselsnøjagtighed og Minimal runout . Denne præcision er vigtig for krævende applikationer, såsom dem, der findes i maskinværktøjsspindelr, hvor endda mikroskopiske afvigelser kan påvirke ydeevnen. |
| Stivhed | Når det er korrekt Indlæst , vinkelkontaktkuglelejer tilbyder usædvanligt høj stivhed . Dette minimerer skaftafbøjning under belastning og forbedrer den samlede systemydelse markant, især i præcisionskritiske anvendelser, hvor stabilitet er vigtig. |
2. Hvorfor vælge vinkelkontaktkuglelejer?
Vinkelkontaktkuglelejer er valgt til deres overlegne ydelse under specifikke driftsforhold, hvor ogre lejetyper muligvis kommer til kort.
-
Fordele i forhold til ogre lejetyper:
- Kombineret belastningskapacitet: Deres mest betydningsfulde fordel er evnen til effektivt at bære en Kombination af radiale og aksiale belastninger samtidig. Dette adskiller dem fra dybe rilleboldlejer (primært radiale) eller tryklejer (primært aksial).
- Højhastighedsevne: Så grund af deres optimerede interne geometri, præcise fremstilling og ofte lettere burdesign (f.eks. Polyamid eller phenolharpiks), kan de operere ved meget høje rotationshastigheder med reduceret varmeproduktion.
- Høj præcision og stivhed: De tilbyder fremragende kørselsnøjagtighed og stivhed, hvilket gør dem ideelle til applikationer, der kræver præcis positionering, minimal afbøjning og lav vibration. Når de bruges i forudindlæst konfigurationer, kan de praktisk talt eliminere intern godkendelse, hvilket fører til enestående stivhed.
- Alsidige konfigurationer: Fås i Enkelt række, dobbeltræk og fire-punkts kontaktdesign , de kan også kombineres i Duplex -arrangementer (ansigt til ansigt, back-to-back eller togem) For yderligere at forbedre belastningskapaciteten, stivhed og evnen til at håndtere væltende øjeblikke.
-
Applikationer, hvor de udmærker sig: Disse lejer findes ofte i miljøer, der kræver Høj præcision, høje hastigheder og håndteringen af betydelige aksiale kræfter . Deres evne til at støtte kombinerede belastninger gør dem uundværlige i forskellige krævende maskiner. Almindelige applikationer inkluderer:
- Maskinværktøjsspindler: Afgørende for præcise skærings- og slibningsoperationer.
- Automotive transmissioner og kørelejer: Håndtering af både køretøjets vægt og hjørne kræfter.
- Pumper og kompressorer: Understøtter roterende aksler under kombinerede væske og mekaniske belastninger.
- Elektriske motorer: Især i større, højhastighedsdesign.
- Robotik: At sikre nøjagtig og gentagen bevægelse i robotfuger og aktuatorer.
Ii. Forståelse af design og funktionalitet

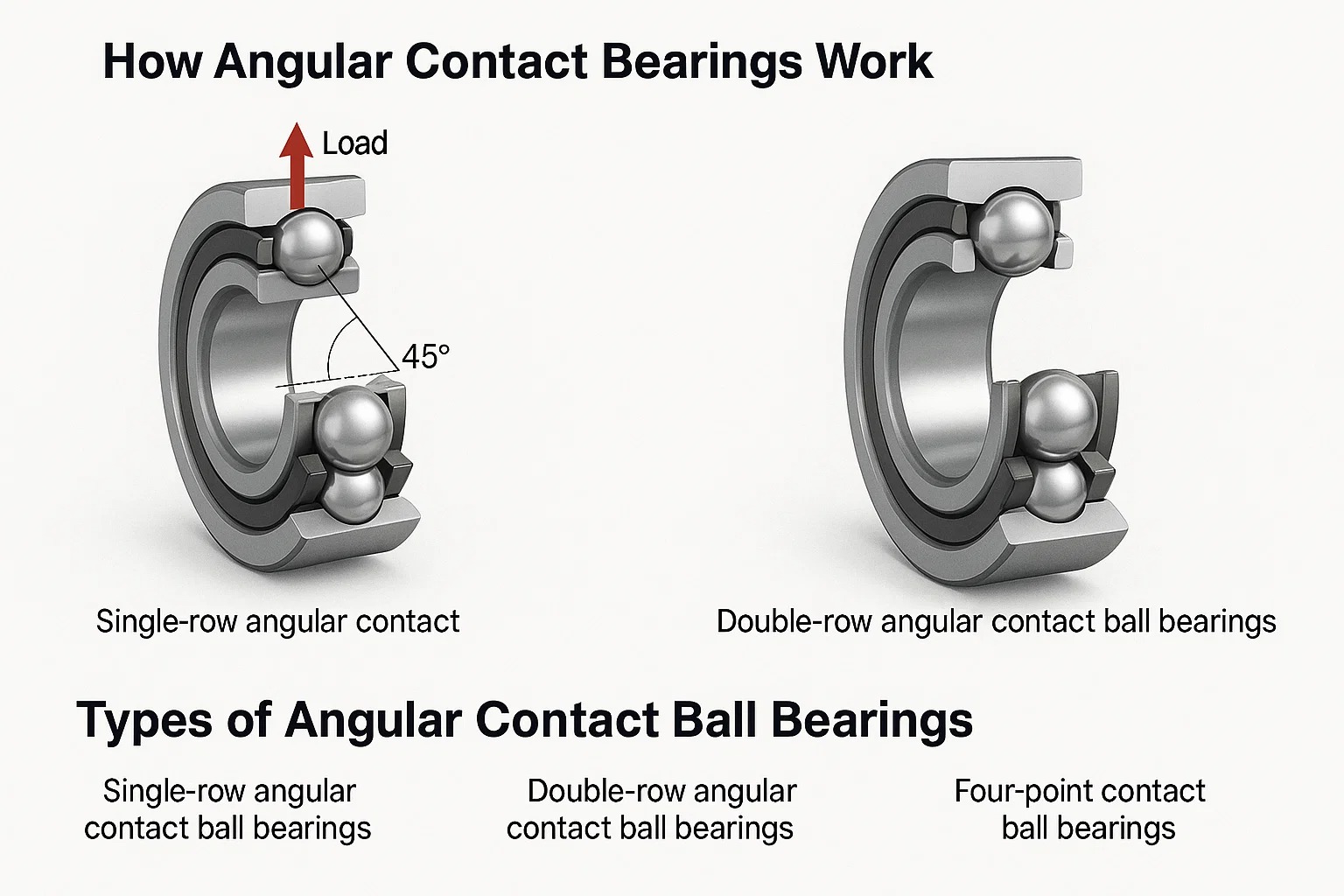

1. Hvor vinkelkontaktlejer fungerer
Det operationelle princip for en kantet kontaktkugle, der bærer hængsler på dens Kontaktvinkel , der dikterer, hvordan belastninger distribueres og understøttes.
-
Forklaring af kontaktvinklen: Når en belastning, især en aksial belastning, påføres en vinkelkontaktkugleleje, forskydes kuglerne lidt langs raceways. Denne forskydning skaber et elliptisk kontaktområde mellem hver kugle og både de indre og ydre bane. De Kontaktvinkel er den vinkel, der er dannet af en linje gennem midten af denne kontakt ellipse og en linje vinkelret på lejets rotationsakse. Denne vinkel er grundlæggende, fordi den bestemmer andelen af den påførte belastning, der bæres aksialt kontra radialt. For eksempel a Større kontaktvinkel (f.eks. 40 °) betyder, at lejet er bedre udstyret til at håndtere tungere aksiale belastninger, mens en mindre vinkel (f.eks. 15 °) er mere velegnet til højhastighedsapplikationer, hvor radiale belastninger er fremherskende, og aksiale belastninger er lettere.
-
Lastfordeling og support: Kuglerne i en kantet kontaktleje er typisk under en Forudlæsning (Enten iboende fra fremstilling eller anvendt under installationen). Denne forbelastning sikrer kontinuerlig kontakt med begge bane, selv under forskellige belastninger, hvilket er afgørende for høj stivhed og for at forhindre glidning af kuglerne, især ved høje hastigheder. Når en kombineret radial og aksial belastning påføres, overføres kræfterne effektivt gennem kuglerne i kontaktvinklen, hvilket effektivt fordeler stresset over et større område end et rent radialt leje. Dette design giver overlegen støtte og stabilitet under komplekse belastningsbetingelser.
2. Typer af vinkelkontaktkuglelejer
Vinkelkontaktkuglelejer findes i forskellige konfigurationer, der hver især passer til forskellige belastningskapaciteter, stivhedskrav og applikationskrav.
-
Enkelt række vinkelkontaktkuglelejer: Dette er den mest almindelige type og kan rumme aksiale belastninger i kun en retning . På grund af denne ensrettede aksiale belastningskapacitet, til at understøtte aksiale belastninger i begge retninger eller til at opnå højere stivhed og styre væltende øjeblikke, bruges de ofte i Duplex -arrangementer . Disse involverer montering af to enkelt række lejer sammen som et matchet par.
Duplex -arrangement Beskrivelse Nøgleegenskaber Ansigt til ansigt (DF) To lejer er monteret med deres bredere ansigter sammen, så kontaktlinjerne konvergerer mod bæreaksen. God stivhed, kan håndtere væltende øjeblikke, moderat hastighedskapacitet. Back-to-back (DB) To lejer er monteret med deres smalere ansigter sammen, så kontaktlinjerne afviger væk fra lejaksen. Maksimal stivhed , fremragende til håndtering af væltende øjeblikke, ideel til spindler med høj præcision. Tandem (DT) To lejer er monteret i samme retning med deres kontaktlinjer parallelt. Designet til Ekstremt høj aksial belastningskapacitet i en retning , belastningen deles jævnt. -
Dobbelt række vinkelkontaktkuglelejer: Disse lejer kombinerer i det væsentlige to enkelt række vinkelkontaktlejer til en enkelt enhed. De er designet til at rumme Aksiale belastninger i begge retninger og vælges ofte, når der kræves et kompakt design med høj stivhed, hvilket eliminerer behovet for separate duplex -arrangementer. De fås med forskellige interne design og kontaktvinkler, der passer til specifikke behov.
-
Fire-punkts kontaktkuglelejer: Disse er unikke enkelt række vinkelkontaktkuglelejer med raceways designet til at understøtte Aksiale belastninger i begge retninger . Den indre ring er typisk splittet, og der er fire kontaktpunkter mellem kuglerne og raceways (to på den indre ring, to på den ydre ring). Dette design giver dem mulighed for at håndtere reversering af aksiale belastninger, mens de optager mindre aksial plads end to enkelt række lejer. De er især nyttige til applikationer med intermitterende eller vekslende aksiale belastninger, der tilbyder en kompakt og effektiv løsning.
III. Nøglefunktioner og fordele
Vinkelkontaktkuglelejer er meget værdsat i forskellige brancher på grund af deres forskellige ydelsesfordele. Deres design giver dem mulighed for at udmærke sig i situationer, der kræver høje belastningskapacitet, enestående hastighed og præcis drift.
1. høj belastningskapacitet
Vinkelkontaktkuglelejer er konstrueret til at håndtere betydelige belastninger, især når disse belastninger er en kombination af kræfter.
-
Axial og radial belastningshåndtering: De Kontaktvinkel er den primære faktor, der bestemmer, hvor effektivt en kantet kontaktleje kan håndtere aksiale og radiale belastninger. Lejer med Større kontaktvinkler (f.eks. 40 grader) er optimeret til tungere aksiale belastninger, hvilket gør dem velegnede til applikationer, hvor der er betydelig drivkraft. Omvendt dem med mindre kontaktvinkler (f.eks. 15 grader) er bedre egnet til højere hastigheder og anvendelser, hvor radiale belastninger er fremherskende. Dette specifikke design giver mulighed for effektiv transmission af kræfter fra den roterende skaft gennem kuglerne til det stationære hus eller omvendt, der distribuerer stress effektivt.
-
Belastningskombinationer: En af de største styrker ved disse lejer er deres evne til at styre kombinerede belastninger , som er en blanding af både radiale og aksiale kræfter. Dette er afgørende i mange industrielle applikationer, hvor maskiner oplever komplekse, multiretningskræfter. Når to kantede kontaktlejer er monteret i en Duplex -arrangement (DB eller DF), deres kombinerede aksiale belastningskapacitet forbedres markant, og de får evnen til at støtte væltende øjeblikke, som er kritiske i applikationer som maskinværktøjsspindler.
2. Højhastighedsydelse
Designet af vinkelkontaktkuglelejer gør dem usædvanligt velegnet til højhastighedsdrift, hvilket er et kritisk krav i mange moderne maskiner.
-
Designovervejelser til højhastighedsapplikationer: For at minimere varmeproduktion fra friktion og sikre stabilitet ved høje omdrejninger mindre kontaktvinkler (Cirka 15-25 grader). De inkorporerer også ofte Højpræcisionsbolde og banebrydende sammen med Optimerede burdesign . Lettere burmaterialer, såsom phenolharpiks eller polyamid , bruges ofte til at reducere masse og inerti, hvilket yderligere bidrager til lavere friktion og varme. Derudover anvendes minimal forbelastning ofte i højhastighedsdesign for at forhindre overdreven varmeopbygning, der kan kompromittere ydeevne og levetid.
-
Smørekrav: Korrekt smøring er vigtig for at opretholde højhastighedsydelse og forlænge bærende liv. Dette involverer ofte at bruge specialiserede olier eller fedt med passende viskositet og tilsætningsstoffer, der kan modstå høje temperaturer og forskydningskræfter uden at bryde sammen. I nogle ekstreme højhastighedsapplikationer, avancerede smøresystemer som Lufts smøring er ansat. Disse systemer sikrer en konstant, nøjagtigt afmålt forsyning med frisk smøremiddel, samtidig med at de hjælper med at transportere varme og effektivt afkøle lejet under drift.
3. Præcision og stivhed
Vinkelkontaktkuglelejer vælges ofte til applikationer, hvor nøjagtighed og stivhed ikke kan forhandles.
-
Applikationer, der kræver høj nøjagtighed: Disse lejer er uundværlige i applikationer, hvor Præcis positionering and Minimal runout er vigtigst. Et godt eksempel er Maskinværktøjspindler , hvor skæreværktøjet skal opretholde ekstrem nøjagtighed for at producere dele med stramme tolerancer og overfladefinish af høj kvalitet. Tilsvarende i Robotarme , præcis fælles bevægelse, der er lettet af disse lejer, er vigtig for nøjagtig manipulation og samlingsopgaver.
-
Minimering af runout og afbøjning: Det iboende design af vinkelkontaktlejer, især når de bruges i Forudlæst duplexarrangementer , giver usædvanlig stivhed . Forudindlæsning eliminerer effektivt interne afstand inden for lejet, hvilket betyder minimal afbøjning under belastning. Denne høje stivhed og den resulterende meget lav runout (afvigelse fra ægte rotation) fører direkte til forbedret bearbejdningsnøjagtighed, forbedret den samlede systemydelse og reduceret vibration, hvilket bidrager til en mere stabil og pålidelig operation.

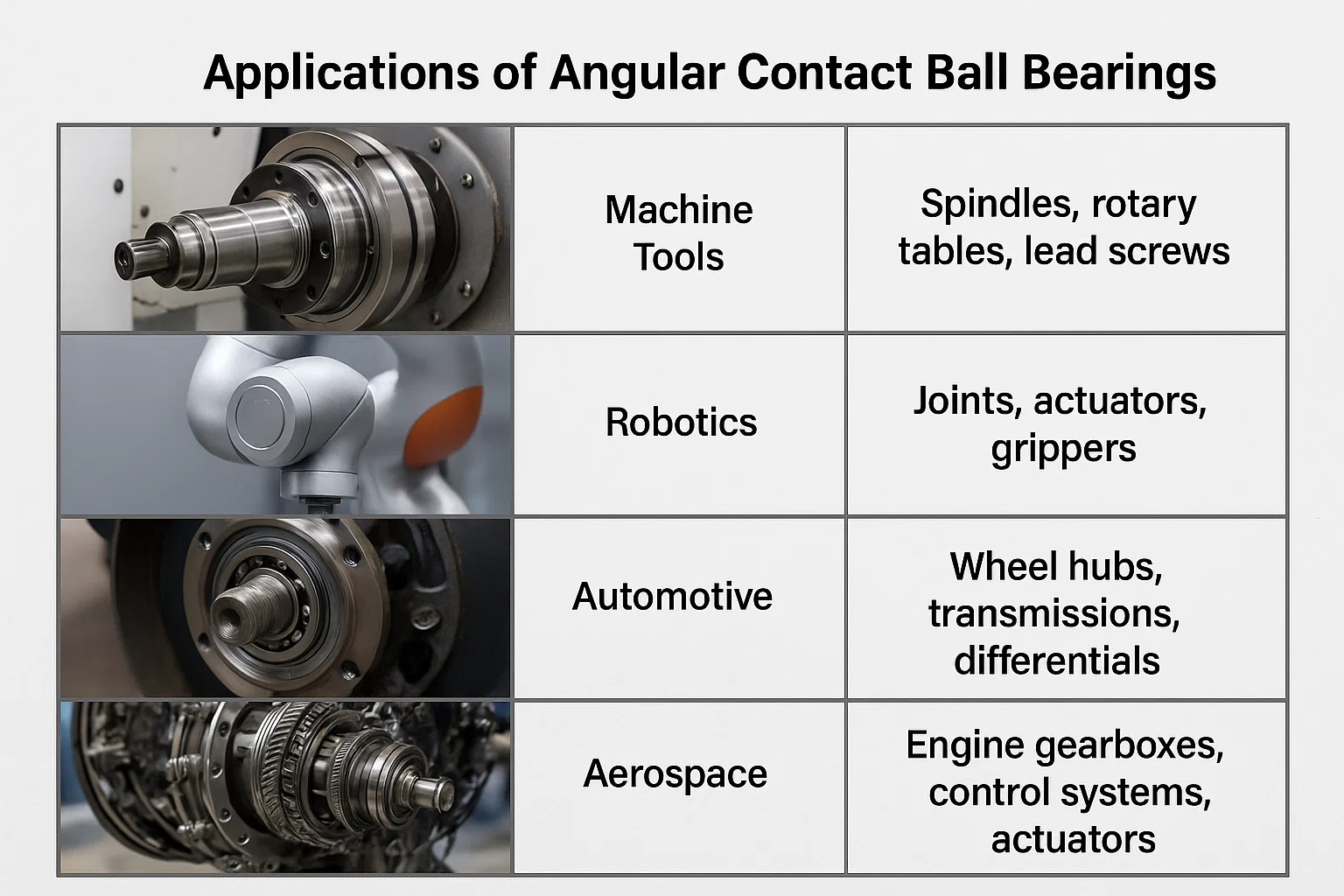

Iv. Anvendelser af vinkelkontaktkuglelejer
Vinkelkontaktkuglelejer findes i en lang række industrier og maskiner på grund af deres alsidighed og usædvanlige ydelsesegenskaber. Deres evne til at håndtere kombinerede belastninger, høje hastigheder og tilbyde høj præcision gør dem uundværlige i mange kritiske anvendelser.
1. værktøjsmaskiner
Maskinværktøjer er måske et af de mest kritiske miljøer for vinkelkontaktkuglelejer, der kræver de højeste niveauer af præcision og stivhed.
- Spindelstøtte: Dette er en førsteklasses ansøgning. De spindle af et maskinværktøj er hjertet i dets drift, hvor skæreværktøjet eller emnet roterer. Disse spindler kræver lejer, der kan modstå ekstremt høje rotationshastigheder, tunge skærekræfter (både radial og aksial) og opretholder præcision på mikronniveau for at sikre nøjagtigheden af den bearbejdede del. Vinkelkontaktkuglelejer, ofte arrangeret i meget stive matchede sæt (f.eks. Tre eller fire lejer i en tandem/duplex -konfiguration), giver den nødvendige stivhed, minimal runout og dæmpningsegenskaber afgørende for præcisionslibning, fræsning og drejningsoperationer.
- Præcisionsbearbejdning: Den direkte virkning af disse lejer på det endelige produkts kvalitet kan ikke overdrives. Deres evne til at minimere runout (afvigelse fra ægte rotation) og afbøjning oversættes direkte til bearbejdede dele af højere kvalitet med strammere tolerancer, overlegne overfladefinish og reduceret skrav, hvilket fører til betydelige forbedringer i produktionseffektivitet og produktintegritet.
2. robotik
Robotik, især inden for avanceret fremstilling og automatisering, er meget afhængig af den nøjagtige og holdbare bevægelseskontrol, der tilbydes af vinkelkontaktkuglelejer.
- Led og aktuatorer: Robotarme og manipulatorer bruger vinkelkontaktkuglelejer i deres led og aktuatorer for at opnå præcise, gentagne bevægelser. Disse lejer understøtter de komplekse kombinerede belastninger (aksiale, radiale og øjeblikke) genereret under dynamisk drift, hvilket bidrager væsentligt til den samlede stivhed, nøjagtighed og glat bevægelse af robotsystemet.
- Højpræcisionsbevægelse: I applikationer som kirurgiske robotter, industrielle monteringsrobotter eller inspektionssystemer er de glatte, tilbageslagfrie og nøjagtige bevægelse, der er lettet af disse lejer, vigtig for en vellykket og pålidelig drift. De sikrer, at robotbevægelser er nøjagtige, hvilket er afgørende for delikate eller meget gentagne opgaver.
3. Automotive
Bilindustrien bruger vinkelkontaktkuglelejer i adskillige nøglekomponenter, hvor pålidelighed og belastningsbærer kapacitet er vigtig.
- Hjulslejer: Mange moderne bilindustrien Hjullejer er integreret vinkelkontaktkuglebærende enheder. Disse enheder er konstrueret til at håndtere de betydelige radiale belastninger fra køretøjets vægt såvel som de betydelige aksiale belastninger genereret under hjørne, bremsning og acceleration. De er designet til lang levetid og minimal vedligeholdelse.
- Transmissionskomponenter: I nogle bilindustrien transmissioner Og forskelle, vinkelkontaktlejer bruges til at understøtte aksler, der oplever både radiale belastninger fra gear og trykbelastninger fra spiralformede eller skrå gear. Deres evne til at styre kombinerede kræfter sikrer effektiv kraftoverførsel og en jævn drift af drivetrain.
4. Rumfart
Luftfartsindustrien stiller ekstremt høje krav til komponentens pålidelighed, vægteffektivitet og ydeevne under barske forhold, hvilket gør vinkelkontaktkuglelejer til et hyppigt valg.
- Motorapplikationer: I flysmotorer anvendes vinkelkontaktkuglelejer i forskellige sektioner, herunder Gearkassekomponenter, tilbehørsdrev og endda hovedaksler . Her skal de modstå ekstreme temperaturer, meget høje rotationshastigheder og kræve belastningsbetingelser, ofte med præcise balancekrav.
- Kontrolsystemer: De findes også i kritiske fly Kontroloverflader, landingsgearmekanismer og andre aktiveringssystemer hvor pålidelighed, præcision og lav friktion er ikke-omsættelig for sikre og effektive flyoperationer.
Her er en resumé af applikationerne:
| Industri | Primære applikationsområder | Nøglefordele leveret af lejer |
|---|---|---|
| Maskinværktøjer | Spindler, roterende borde, blygeskruer | Høj præcision, høj stivhed, lav runout, overlegen overfladefinish på dele |
| Robotik | Led, aktuatorer, gribere | Præcis bevægelse, høj gentagelighed, kompakt design, kombineret belastningsstøtte |
| Automotive | Hjulknudepunkter, transmissioner, forskelle | Høj pålidelighed, kombineret radial og aksial belastningskapacitet, lang levetid |
| Aerospace | Motor gearkasser, kontrolsystemer, aktuatorer | Højhastighedsevne, ekstrem temperaturtolerance, kritisk pålidelighed |

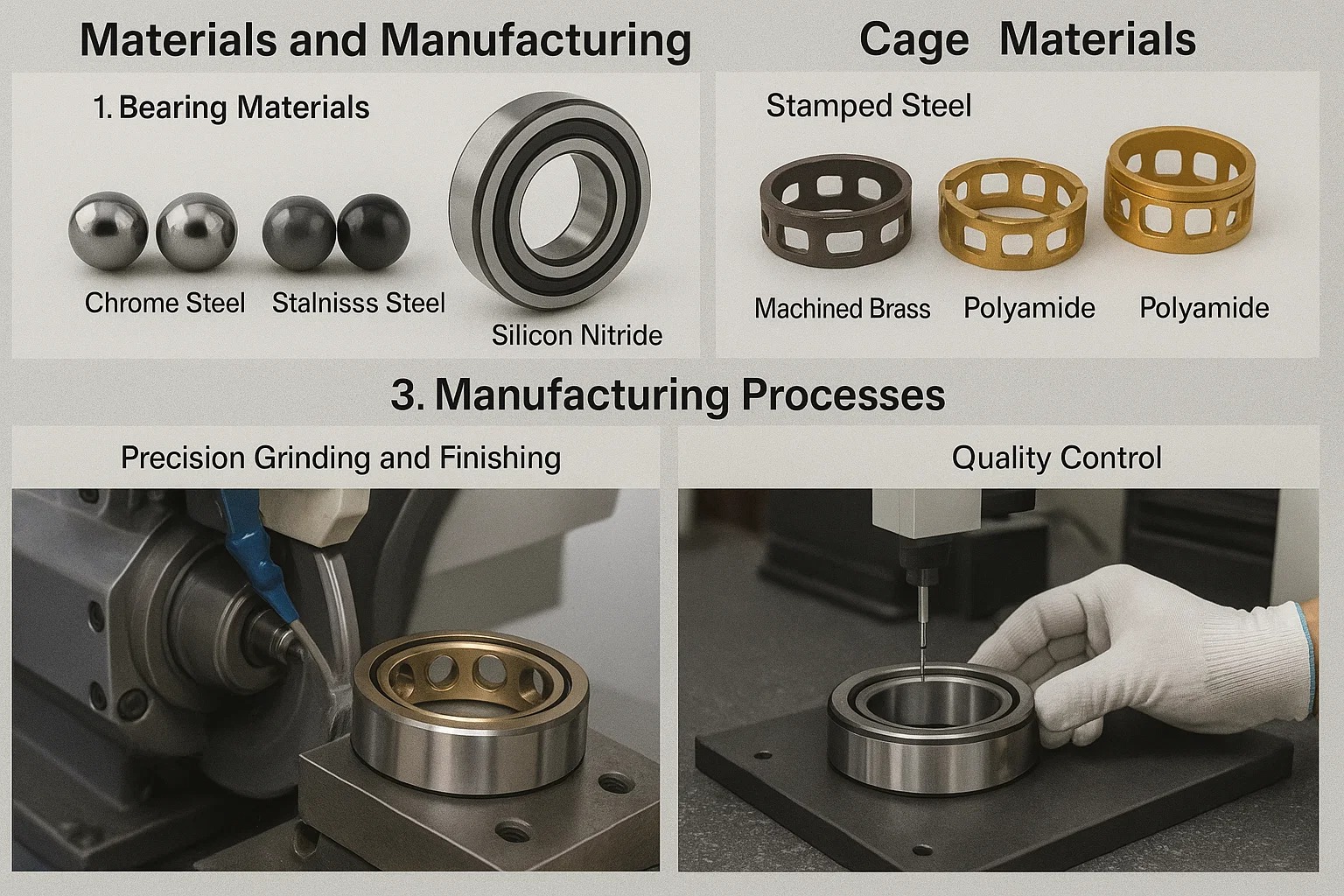

V. Materialer og fremstilling
Forestillingen, holdbarheden og levetiden for vinkelkontaktkuglelejer er dybt påvirket af de materialer, hvorfra de er lavet, og den præcision, som de er fremstillet af. Disse faktorer dikterer bærens evne til at modstå belastninger, hastigheder og miljøforhold.
1. bærende materialer
Valget af materiale til lejringe og kugler er kritisk for at bestemme dets styrke, slidstyrke og træthedsliv.
-
Ståltyper (f.eks. Krom stål, rustfrit stål):
- Chrome Steel (AISI 52100 / 100CR6): Dette er det mest almindelige og vidt anvendte materiale til bærende ringe og bolde i standardindustrielle applikationer. Det er et høj kulstofkromstål kendt for sin Fremragende hårdhed, overlegen slidbestandighed og liv i høj træthed . Dens konsistente ydelse og omkostningseffektivitet gør det til et valg for et stort flertal af bærende applikationer.
- Rustfrit stål (f.eks. AISI 440C): Bruges primært i applikationer hvor Korrosionsmodstand er vigtigst, såsom i fødevareforarbejdningsindustrien, medicinsk udstyr, marine miljøer eller i omgivelser udsat for barske kemikalier. Mens den tilbyder god modstand mod rust og farvning, er dens belastningskapacitet og træthedsliv generelt lavere end kromstål under lignende forhold.
-
Keramiske muligheder:
- Siliciumnitrid (SI3N4) keramiske kugler: Disse er i stigende grad specificeret til højtydende vinkelkontaktkuglelejer, især i Højhastighedsapplikationer . Keramiske bolde tilbyder flere betydelige fordele i forhold til stål:
- Lettere vægt: De er markant lettere end stålkugler, hvilket drastisk reducerer centrifugalkræfter ved høje hastigheder. Dette fører til Mindre friktion, lavere varmeproduktion og en længere effektiv fedtliv .
- Højere stivhed og hårdhed: Keramiske kugler er meget stivere og hårdere end stål, hvilket bidrager til øget lejestivhed og forbedret slidstyrke.
- Ikke-magnetisk og elektrisk isolerende: De er ikke-magnetiske og kan fungere som en elektrisk isolator, hvilket gør dem ideelle til anvendelser, hvor omstrejfende elektriske strømme kan skade lejet.
- Lejer med keramiske kugler omtales ofte som "Hybridlejer" Fordi de kombinerer keramiske rullende elementer med stålringe.
- Siliciumnitrid (SI3N4) keramiske kugler: Disse er i stigende grad specificeret til højtydende vinkelkontaktkuglelejer, især i Højhastighedsapplikationer . Keramiske bolde tilbyder flere betydelige fordele i forhold til stål:
2. burmaterialer
De bur (eller holder) er en afgørende komponent, der holder de rullende elementer (kugler) adskilt og lige så fordelt rundt om raceways. Dets materiale påvirker lejets hastighedsevne, støjniveauer, smøringseffektivitet og den samlede levetid.
- Stålbure:
- Stemplede stålbure: Disse er almindelige for generelle lejer. Det er de Robust, holdbar og egnet til moderate hastigheder og temperaturer. Deres omkostningseffektivitet gør dem til et populært valg til en lang række applikationer.
- MASCINEREDE STÅLBAGER: Tilbyde højere styrke og bruges i mere krævende applikationer, især hvor der er høje belastninger eller vibrationer.
- Messingbure:
- Bearbejdede messingbure: Disse foretrækkes ofte til Højere hastigheder og temperaturer På grund af deres fremragende styrke, overlegen smøring (som reducerer friktion) og evnen til at modstå vibrationer. De er også mindre modtagelige for skader fra visse typer forurening.
- Polymerbure (f.eks. Polyamid, peek):
- Disse Letvægtsbure er fremragende til Meget højhastighedsapplikationer På grund af deres lave friktion, reduceret støj og evne til at operere med minimal smøring. De har imidlertid specifikke temperaturbegrænsninger og er muligvis ikke egnede til ekstremt høje temperaturmiljøer. Kig (Polyether Ether Keton) tilbyder højere temperaturresistens end standardpolyamid.
Her er en sammenbrud af almindelige burmaterialer:
| Burmateriale type | Egenskaber | Typiske applikationer |
|---|---|---|
| Stemplet stål | Robust, omkostningseffektiv, god til generelle applikationer, moderate hastigheder og temperaturer. | General Industrial Machinery, Automotive. |
| Bearbejdet messing | Høj styrke, god smøring, vibrationsmodstand, egnet til højere hastigheder og temperaturer. | Maskinsværktøjspindler, pumper, højtydende industrielt udstyr. |
| Polyamid (nylon) | Letvægt, lav friktion, mere støjsvag drift, god til meget høje hastigheder, lavere temperaturgrænser. | Elektriske motorer, små maskiner, højhastighedsapplikationer, hvor varme styres. |
| PEEK | Letvægt, fremragende til meget høje hastigheder og højere temperaturer end polyamid, kemisk resistens. | Aerospace, specialiserede højhastighedsmaskiner, medicinsk udstyr, krævende industriel anvendelse. |
3. Fremstillingsprocesser
Præcisionen og den samlede kvalitet af vinkelkontaktkuglelejer er det direkte resultat af højt avancerede og omhyggeligt kontrollerede fremstillingsprocesser.
-
Præcisionsslibning og efterbehandling: Både raceways (rillerne i de indre og ydre ringe) og kuglerne gennemgår flere stadier af Præcisionsslibning og superfinishing . Denne flertrinsproces sikrer ekstremt glatte overflader, usædvanligt stramme dimensionelle tolerancer og optimal geometrisk nøjagtighed. Disse faktorer er kritiske for at opnå høj præcision, minimere friktion og varmeproduktion, reducere støj og vibrationer og i sidste ende udvide lejers levetid. Eventuelle ufuldkommenheder på dette tidspunkt kan føre til for tidlig fiasko.
-
Kvalitetskontrol: Gennem hele fremstillingsprocessen, fra råmaterialeinspektion til det endelige produkt, Strenge kvalitetskontrol kontroller er implementeret. Dette inkluderer:
- Dimensionel inspektion: Sikre præcise målinger af alle komponenter.
- Overfladefinishanalyse: Bekræftelse af glatheder og kuglers glathed.
- Hårdhedstest: Bekræftelse af materialets modstand mod deformation og slid.
- Støj- og vibrationstest: Lejer testes ofte for uacceptable støjniveauer eller vibrationsmønstre, der kan indikere interne defekter.
- Hver lejet inspiceres omhyggeligt og gennemgår ofte en endelig præstationskontrol for at sikre, at den opfylder strenge ydelsesstandarder og pålidelighedskrav, før den forlader fabrikken.

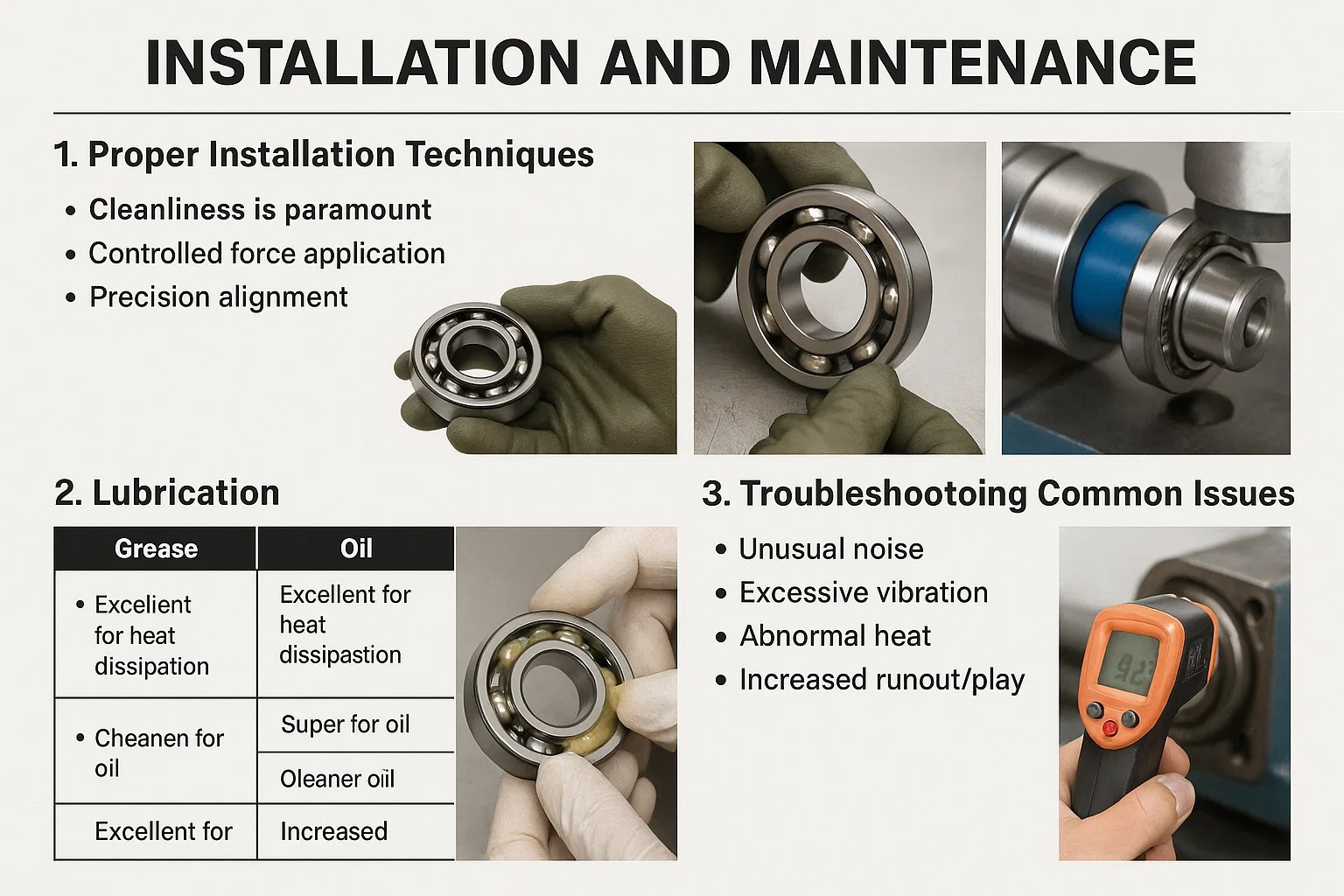

Vi. Installation og vedligeholdelse
Korrekt installation og løbende vedligeholdelse er absolut afgørende for at maksimere levetiden, pålideligheden og ydelsen af vinkelkontaktkuglelejer. Selv lejet af højeste kvalitet kan mislykkes for tidligt, hvis det ikke håndteres, installeres eller vedligeholdes korrekt.
1. Korrekt installationsteknikker
Forkert installation er desværre en af de førende årsager til for tidlig lejesvigt. At tage sig tid til at følge bedste praksis kan forhindre betydelige nedetid og dyre reparationer.
-
Håndtering og montering:
- Renlighed er vigtigst: Håndter altid lejer i et omhyggeligt rent miljø. Selv små partikler af støv, snavs eller metalspåner kan fungere som slibemidler, hvilket forårsager betydelig skade på de præcisionsjordiske overflader på raceways og kugler, hvilket fører til for tidligt slid og fiasko.
- Kontrolleret kraftansøgning: Påfør aldrig kraft direkte på den ydre ring, når du forsøger at montere en betydning på en skaft. Omvendt skal du ikke anvende kraft på den indre ring, når man monterer lejet i et hus. Brug af den forkerte ring til at anvende kraft kan Brinell (Dent) Raceways eller deformere lejekomponenterne. Brug i stedet passende Monteringsværktøjer såsom bærende varmeapparater (til termisk ekspansion), hydrauliske presser eller specialiserede påvirknings ærmer, der sikrer, at kraft påføres jævnt og direkte på den rigtige lejring (den der er pressemonteret).
- Præcisionsjustering: Sørg for, at lejet er perfekt tilpasset under monteringsprocessen. Forkert justering, selv let, kan føre til ujævn belastningsfordeling på tværs af de rullende elementer, generere overdreven varme, øget friktion og forårsage for tidligt lokaliseret slid, der drastisk forkorter liv.
-
Undgå skade: Undgå enhver hamring eller overdreven slagkraft under installationen. Sådanne handlinger kan let deformere lejringene, raceways eller bolde, hvilket fører til brinelling (permanente indrykkning), revner eller andre former for skade, der går på kompromis med lejers integritet og drastisk forkorter dens levetid. Prioriter altid kontrolleret, endda kraft.
2. smøring
Smøring er livsnerven for et lejer. Det er vigtigt at reducere friktion mellem rullende elementer og raceways, forhindre slid, sprede varmen genereret under drift og give beskyttelse mod korrosion.
- Fedt vs. olie smøring: Valget mellem fedt og olie afhænger meget af de specifikke driftsbetingelser og applikationskrav.
| Smøremiddeltype | Egenskaber | Ideelle applikationer | Overvejelser |
|---|---|---|---|
| Fedt | • Simplistic application<br>• Clean operation<br>• Stays in place well | • Most common type for a wide range of speeds and temperatures<br>• Sealed bearings | • Limited heat dissipation<br>• Re-smøring intervals are crucial |
| Olie | • Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision | • Very high-speed applications<br>• High-temperature environments<br>• Precision spindles | • Kræver mere komplekse forseglings- og leveringssystemer (f.eks. Olie-luft, cirkulerende) |
- Smøringintervaller: Hyppigheden af gen-smøring (til fedt) eller olieudskiftning/ påfyldning afhænger af adskillige faktorer, herunder lejes driftshastighed, temperatur, påført belastning og den specifikke type smøremiddel anvendt. Følg altid lejeproducentens anbefalinger som en primær guide. Det er også vigtigt at huske det Over-smøring kan være så skadelig som under-smøring , potentielt føre til overdreven varmeproduktion på grund af klyngende, øget friktion og endda forseglingsskader.
3. Fejlfinding af almindelige problemer
Identificering af tegnene på bærende fiasko tidligt kan være forskellen mellem en simpel reparation og katastrofalt udstyrsopdeling, spare betydelige omkostninger og nedetid.
-
Identificering af lejesvigt: Almindelige indikatorer, der antyder et lejeproblem, inkluderer:
- Usædvanlig støj: Slibning, klynke, skrigende, skrammel eller kliklyde peger ofte på smøreproblemer, forurening, slid eller skade på raceways eller rullende elementer.
- Overdreven vibration: En stigning i vibrationsniveauer, detekteret gennem sensorisk inspektion eller vibrationsanalyseudstyr, er en stærk indikation af bæreskader, forkert justering eller ubalance.
- Unormal varme: Overdreven varmeproduktion fra lejeboliger antyder normalt høj intern friktion, ofte på grund af utilstrækkelig smøring, forkert forbelastning (for stram) eller intern skade.
- Øget runout/spil: Mærkbar radial eller aksial spil (bevægelse), der ikke var til stede før, indikerer internt slid, tab af forbelastning eller alvorlig skade på lejers komponenter.
-
Forebyggende vedligeholdelse: Et robust forebyggende vedligeholdelsesprogram er nøglen til markant at udvide lejet liv og forhindre uventet nedetid. Nøglekomponenter inkluderer:
- Regelmæssige inspektioner: Visuelle kontroller for tegn på skade, lækage eller overdreven snavsopbygning.
- Vibrationsanalyse: Brug af specialiserede værktøjer til at overvåge bærende sundhedstendenser og opdage tidlige tegn på forringelse.
- Temperaturovervågning: Kontrollerer regelmæssigt lejetemperaturer for at identificere potentielle overophedningsproblemer.
- Planlagt genmøring: Overholdes strengt til producent-anbefalede smøringsplaner og ved hjælp af den korrekte type og mængden af smøremiddel.
Vii. Valg af den rigtige vinkelkontaktkugleleje
At vælge den korrekte vinkelkontaktkugleleje er en kritisk beslutning, der direkte påvirker ydelsen, levetiden og omkostningseffektiviteten af dit maskiner. En omhyggelig evaluering af flere nøglefaktorer er afgørende for at sikre, at du vælger det leje, der perfekt matcher din applikations krav.
1. faktorer, der skal overvejes
Valg af den ideelle vinkelkontaktkugleleje involverer en systematisk vurdering af driftsbetingelserne og ydelseskravene. Med udsigt over nogen af disse faktorer kan føre til for tidlig svigt eller suboptimal ydeevne.
| Faktor | Beskrivelse |
|---|---|
| Belastningskrav | Dette er vigtigt. Du skal nøjagtigt bestemme begge Størrelse og retning af radiale belastninger and aksiale belastninger . Er den aksiale belastning ensrettet eller tovejs? Er der betydelige chokbelastninger eller vibrationer? Den specifikke belastningskombination vil direkte påvirke den krævede kontaktvinkel og om en enkelt leje eller en Duplex -arrangement (f.eks. DF, DB, DT) er nødvendig. |
| Hastighed og driftsforhold | Vurdere maksimal driftshastighed og det ønskede Speed Factor (NDM) . Høje hastigheder kræver ofte mindre kontaktvinkler, specialiserede burmaterialer (som kig eller polyamid) og specifikke smøremetoder (f.eks. Olluftssmøring). Af afgørende betydning skal du overveje driftstemperaturområde og omgivelsesmiljø (f.eks. Tilstedeværelse af ætsende stoffer, støv, fugt eller ekstreme temperaturer). |
| Præcisionsbehov | Bestem det krævede Kørselsnøjagtighed and Stivhed (stivhed) af dit system. Anvendelser som maskinværktøjsspindler kræver ekstremt høj præcision, hvilket ofte kræver lejer af højere præcisionsklasser (f.eks. P4, P2), matchede sæt og omhyggeligt kontrolleret forbelastning for at minimere runout og afbøjning. |
| Stivhed | Hvor meget afbøjning kan applikationen tolerere under belastning? Hvis høj stivhed og minimal akselbevægelse er kritisk, så er det Duplex -arrangementer (især back-to-back eller DB-konfiguration) vil være nødvendig for at yde robust støtte mod bøjningsmomenter og aksiale skift. |
| Rumbegrænsninger | Det tilgængelige aksiale og radiale rum i huset og på skaftet dikterer de tilladte lejedimensioner (boring, ydre diameter, bredde). Dette kan påvirke, om en kompakt enkelt-række, en dobbelt-række eller et fire-punkts kontaktleje er det mest passende valg. |
| Forventet liv | Beregn den ønskede lejeliv, typisk udtrykt i timer eller millioner af revolutioner. Denne beregning, der er baseret på dynamisk belastningsvurdering ( C ), statisk belastningsvurdering ( C 0 ) og tilsvarende dynamisk belastning ( P ), vil guide valget af den relevante lejestørrelse og type for at opfylde pålidelighedsmålene. |
| Smøringstype | Baseret på hastigheds-, temperatur- og vedligeholdelsesintervaller, skal du beslutte, om Fedt smøring or olie smøring er mere passende. Høje hastigheder kræver ofte olie for bedre varmeafledning, mens fedt tilbyder enklere anvendelse og indeslutning til mange standardbrug. |
| Koste | Balance de krævede præstationsspecifikationer med budgetbegrænsninger. Højere præcisionsklasser, specialiserede materialer (som keramik) og komplekse duplexarrangementer kommer typisk til en højere pris. En optimal selektion balanserer ydeevne med økonomisk levedygtighed. |
2. bærende nummereringssystem
At forstå producentens nummererings- eller betegnelsessystem er absolut vigtigt for nøjagtig lejeidentifikation, udskiftning og udvælgelse. Det er det "sprog", der bruges til at beskrive en bæres specifikke egenskaber.
-
Forståelse af lejebetegnelser: Hver lejetype og variant tildeles en specifik Betegnelse (delnummer) af producenten. Denne alfanumeriske kode er ikke vilkårlig; Det koder for vigtige oplysninger om lejet. Det inkluderer typisk detaljer om:
- Grundlæggende dimensioner: Såsom borediameter, ydre diameter og bredde.
- Bærende serier: Angiver dimensionsserien og undertiden belastningskapaciteten i forhold til dens boring.
- Internt design: Specificering af kontaktvinklen (f.eks. A, C, E), burmateriale (f.eks. M, T, F) og intern godkendelse eller forudindlæst.
- Præcisionsklasse: Hvilket indikerer fremstillingsnøjagtigheden (f.eks. P6, P5, P4, P2, hvor P2 er den højeste præcision).
- Specielle funktioner: Såsom sæler, skjolde eller specifik smøring.
-
Fortolkning af producentkataloger: Bærende producenter leverer omfattende kataloger, både på trykte og online, der fungerer som uvurderlige ressourcer. Disse kataloger beskriver deres specifikke nummereringssystemer og giver omfattende tekniske specifikationer for hver lejebetegnelse. Du finder information om:
- Dynamisk belastningsklassificering ( C ): Den konstante radiale belastning, som et leje kan udholde for en specificeret rating levetid (typisk 1 million revolutioner)
- Statisk belastningsvurdering ( C 0 ): Den statiske radiale belastning, der svarer til en total permanent deformation af rullende element og raceway på det mest stressede kontaktpunkt.
- Begrænsende hastigheder: Maksimale tilladte driftshastigheder med forskellige smøremetoder.
- Dimensioner: Præcise målinger af boring, ydre diameter og bredde.
- Anbefalede driftsbetingelser: Retningslinjer for korrekt anvendelse. Fortrolighed med disse kataloger er nøglen til at tage informerede og nøjagtige selektionsbeslutninger, hvilket sikrer, at det valgte leje fungerer som forventet i den tilsigtede anvendelse.
Konklusion
Denne omfattende guide har udforsket den komplicerede verden af Vinkelkontaktkuglelejer , kaster lys over deres unikke design, forskellige applikationer og betydelige fordele. Vi har dybt ned i, hvad der definerer disse lejer, hvorfor de ofte er det foretrukne valg frem for andre typer, og hvordan deres interne mekanik giver dem mulighed for effektivt at håndtere komplekse belastningskombinationer.
1. sammenfattelse af nøglepunkter
I hele denne vejledning har vi dækket de grundlæggende aspekter, der gør vinkelkontaktkuglelejer til uundværlige i moderne maskiner:
- Forståelse af designet: Vi definerede vinkelkontaktkuglelejer efter deres evne til at håndtere både radiale og aksiale belastninger samtidigt, drevet af deres kritiske Kontaktvinkel . Vi udforskede forskellige konfigurationer, herunder Enkelt række, dobbeltræk og fire-punkts kontaktlejer såvel som den afgørende rolle som Duplex -arrangementer (DF, DB, DT) for forbedret stivhed og belastningskapacitet.
- Nøglefunktioner og fordele: Vi fremhævede deres fremragende kapaciteter i høj belastningskapacitet , håndtering af komplekse belastningskombinationer effektivt. Deres iboende design giver mulighed for usædvanlig Højhastighedsydelse og bidrager til bemærkelsesværdig Præcision og stivhed , minimering af runout og afbøjning i kritiske anvendelser.
- Forskellige applikationer: Vi så, hvordan disse lejer er vigtige på tværs af adskillige brancher, fra den nødvendige præcision i maskinværktøjer and Robotik til de krævende miljøer i Automotive and rumfart komponenter.
- Materialer og produktionsekspertise: Vi undersøgte vigtigheden af materialevalg, herunder krom stål og rustfrit stål og fordelene ved Keramiske muligheder til forbedret ydelse. Vi berørte også virkningen af forskellige burmaterialer og det strenge Præcisionsfremstillingsprocesser Det sikrer kvalitet og pålidelighed.
- Installation og vedligeholdelse Bedste praksis: Endelig understregede vi, at selv de bedste lejer kræver Korrekt installationsteknikker og flittig lubrication at opnå deres tilsigtede levetid, og vi gav indsigt i Fejlfinding af almindelige problemer for at forhindre for tidlig fiasko.
2.
Rejsen med vinkelkontaktkuglelejer er langt fra forbi. Efterhånden som teknologien fortsætter sin nådeløse march fremad, forventer vi adskillige nøgleudviklinger, der yderligere vil forbedre deres evner og udvide deres applikationer:
- Avancerede materialer: Forvent fortsat innovation inden for materialevidenskab, hvilket fører til udviklingen af endnu lettere, stærkere og mere temperaturbestandige stål og kompositter. Hybridlejer med forbedrede keramiske komponenter vil blive mere almindelige, hvilket skubber grænserne for hastighed og effektivitet, mens de reducerer friktion og varme.
- Forbedret præcision og ydeevne: Fremstilling af præcision vil uden tvivl nå nye højder, hvilket muliggør lejer med endnu strammere tolerancer og forbedrede overfladefinish. Dette giver mulighed for højere rotationshastigheder, større belastningstæthed inden for mere kompakte design og udvidet operationel levetid.
- Smart bæreteknologi: Integrationen af "smarte" funktioner, såsom indlejrede sensorer til realtidsovervågning af temperatur, vibration og smørestatus, vil blive mere og mere udbredt. Dette teknologiske spring vil muliggøre meget nøjagtig forudsigelig vedligeholdelse , der giver operatører mulighed for at foregribe og tackle potentielle problemer, før de fører til dyre fejl, og derved optimerer oppetid og forlænger levetiden for både lejerne og det maskiner, de understøtter.
Når industrier fortsætter med at skubbe grænserne for hastighed, præcision og effektivitet, vil vinkelkontaktkuglelejer forblive en kritisk muliggør teknologi, der konstant udvikler sig for at imødekomme den næste generation af tekniske udfordringer.
